ASTM A513 Type 1 vs Type 5: Mekanisk og kostnadssammenligning

Hva er ASTM A513 Type 1 og Type 5?

ASTM A513 dekker elektrisk motstand sveiset karbon og legert stål mekaniske rør. Innenfor denne spesifikasjonen sitter Type 1 og Type 5 i motsatte ender av presisjonsspekteret for produksjon. Type 1 produseres ved varmvalsing av bånd, forming av det til et rør og sveising uten ytterligere kaldt arbeid. Type 5 starter med den samme ERW-prosessen, men gjennomgår deretter kaldtrekking over en dor og en full spenningsavlastende gløding - DOM-ruten (Drawn Over Mandrel). Den ekstra behandlingen endrer alt fra veggens enhetlighet til bearbeidbarhet.

• Type 1A: som-sveiset, varmvalset bånd, overflate med typisk mølleskala.
• Type 1B: samme som 1A, men syltet og oljet for å fjerne avleiringer og forbedre overflatens renhet.
• Type 5: ERW-skall kaldtrukket over en dor, deretter avlastet. Sveiselinjen blir praktisk talt uoppdagelig, og røret oppfører seg som et sømløst produkt i mange bruksområder.

Markedet for mekaniske rør bruker ofte "HREW" som stenografi for Type 1 og "DOM" for Type 5. Det språket er pragmatisk, men det forenkler. Type 1 starter fra varmvalset bånd, mens Type 5 bruker enten varmvalset eller kaldvalset bånd før tegning. Kaldtrekketrinnet foredler kornstrukturen, øker flytestyrken og strammer dimensjonene. I motsetning til dette beholder Type 1 tilstanden som sveiset, noe som betyr at egenskaper og toleranser i hovedsak er de for den originale stripen og sveiseprosessen.

Mekaniske egenskaper: Yield, strekk og forlengelse

ASTM A513 publiserer ikke separate egenskapstabeller for hver type. I stedet definerer den kjemiske sammensetningsområder og etterlater krav til mekaniske tester som skal avtales mellom kjøper og produsent. I praksis har industrien lagt seg på veletablerte typiske verdier for vanlige karakterer som 1008, 1010 og 1020 under hver produksjonsrute. Type 5 gir konsekvent høyere minimum flyte- og strekkstyrker fordi kaldt arbeid og belastningsavlastning kombineres for å øke dislokasjonstettheten og samtidig avlaste gjenværende sveisespenninger.

Flytestyrke inn Type 5 overskrider typisk type 1 med 15–25 % for samme karbonkvalitet. Gapet utvides litt i 1020 fordi kaldtrekkingseffekten er mer uttalt i materiale med høyere karbon. Forlengelsen avtar etter kaldt arbeid, men avspenningssyklusen gjenoppretter nok duktilitet til å holde produktet formbart. Ingeniører som velger et rør for en hydraulisk sylinder eller en drivaksel trenger ofte både høyere ytelse og kontrollert forlengelse; Type 5 leverer den balansen. Type 1 forblir perfekt brukbar der belastninger er statiske og spenningsnivåer holder seg under 30 ksi.

Dimensjonstoleranser og overflatefinish

Hvis du trenger et rør som glir inn i en finslipt boring uten etterbearbeiding, blir toleransespredningen mellom Type 1 og Type 5 den avgjørende faktoren. Type 1 OD-toleranse for et 2-tommers rør er ofte rundt ±0,010 tommer; Type 5 treffer rutinemessig ±0,005 tommer, og freser kan holde ±0,003 tommer på forespørsel. Veggtykkelse følger samme trend: ±10 % av nominell for Type 1, ±5 % (eller bedre) for Type 5. Retthet er en annen differensiator. Type 1 kan avvike 0,030 tommer per fot, mens Type 5 vanligvis halverer det.

Overflatetilstanden har betydning for korrosjonsbeskyttelse og nedstrømsbelegg. Type 1A kommer med mølleskala som må fjernes før maling eller plettering. Type 1B, syltet og oljet, gir et renere underlag. Type 5 kommer med en lys, glatt overflate som krever minimal overflatebehandling før e-coating eller fosfatering , og dens lavere Ra-verdi bidrar til bedre utmattelseslevetid i dynamiske komponenter. For eksempel kan et DOM-rør beregnet på en hydraulisk sylinderløp ofte gå rett til honing uten ekstra snutrinn.

Bruksegnethet: Når skal man bruke Type 1 vs Type 5

Ingen enkelt rørtype passer til enhver designtruse. En enkel beslutningsmatrise bygget rundt lastnivå, presisjonsbehov og budsjett guider deg til det riktige valget. Bruk tabellen nedenfor som utgangspunkt, og finjuster den deretter med dine egne tretthets- og korrosjonskrav.

Listen er ikke uttømmende. Når et design krever en speillignende ID etter honing, er utgangspunktet nesten alltid en slipt hydraulisk sylinderrør produsert fra DOM lager. Hvis prosjektet ditt involverer en aksel som ser gjentatte reverseringsmoment, eliminerer hoppet fra Type 1 til Type 5 ofte retting og maskinering etter sveising, noe som gjør hele produksjonssekvensen kortere.

Finslipt og SRB-rør – ASTM A513 ST52 / SAE 1026, sveiset (CDW), speil-ID-finish for hydrauliske sylinderløp, leverandører -

Suao er Kina-leverandør av slipt og SRB-rør – ASTM A513 ST52 / SAE 1026, sveiset (CDW), speil-ID-finish for hydrauliske sylinderløp, tilpasset slipt og SRB-rør – ASTM A513 ST52 / SAE 1026, sveiset (CDW)

Se produkt →

Kostnads- og forsyningskjedehensyn

DOM-slanger krever en premie. På per pund-basis koster Type 5 20–40 % mer enn Type 1 fra samme fabrikk. Dette tallet reduseres når du tar hensyn til skrapreduksjon og eliminerte operasjoner. En type 1-del kan trenge et ekstra dreiepass for å korrigere OD-ovalitet, mens en DOM-del går direkte inn i et laserskjære- eller maskineringssenter.

• Råvarepris: Type 1 er grunnlinjen; Type 5-tillegg reflekterer kaldtrekking, dorhåndtering og avspenningsovnstid.
• Minimum bestillingskvantitet: Type 1 lagerføres ofte i standardstørrelser, med tilgjengelighet for små bestillinger. Type 5 krever ofte en større MOQ fordi fabrikker kjører kampanjebaserte tegneplaner.
• Ledetid: Lager Type 1 sendes innen dager. Ikke-lagerførte DOM-størrelser kan legge til 4–8 uker, spesielt for legeringskvaliteter som 1026 eller ST52.
• Total prosjektkostnad: Faktor i skraprater for maskinering. Type 1 kan generere 8–12 % mer skrap i komponenter med høy toleranse; Type 5s overlegne dimensjonskontroll senker ofte den totale kostnaden for en ferdig del.

Spenst i forsyningskjeden favoriserer også Type 5 for kritiske applikasjoner. Et enkelt DOM-skall kan erstatte en flertrinns fabrikasjon som tidligere krevde et kaldtrukket sømløst rør og en sveising. Lagerføring av færre SKU-er forenkler lagerbeholdningen, og de konsistente egenskapene reduserer risikoen for produksjonsstans på grunn av materialvariasjon. For kjøpere innkjøp kaldtrukket sveiset stålrør under ASTM A513, å verifisere at fabrikken kan levere de nødvendige testrapportene og dimensjonssertifisering unngår nedstrøms kvalitetsproblemer.

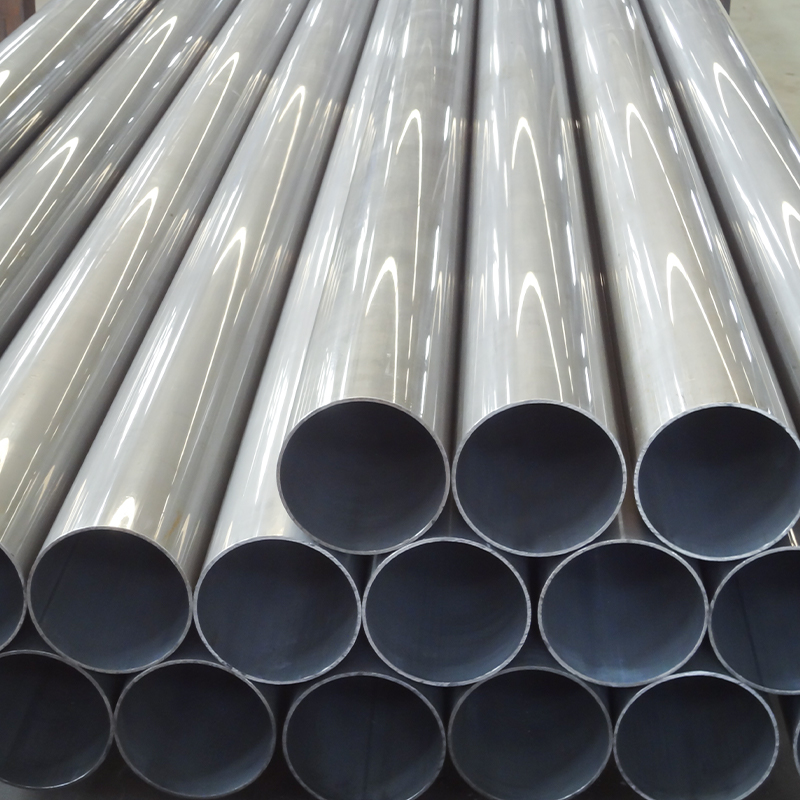

Kaldttrukket sveiset stålrør (CDW) DIN 2393 ASTM A513 klasse ST37-2 ST52.3, leverandører - Jiangsu Suao Metal Product Co., L

Suao er Kinas leverandør av kaldtrukne sveisede stålrør (CDW) DIN 2393 ASTM A513 klasse ST37-2 ST52.3, tilpassede kaldtrukne sveisede stålrør (CDW) DIN 2393 ASTM A513 klasse ST37-2 ST52.3, kaldtrekk

Se produkt →

Fabrikasjons- og maskineringsytelse

Sveising, bøying og maskinering samhandler forskjellig med de to rørtypene. Den som-sveisede tilstanden til Type 1 aksepterer generelt standard ERW-til-ERW-skjøting uten spesiell forvarming, forutsatt at kjemien er lavkarbon. Type 5, selv om den også kan sveises, kan kreve en liten forvarming når veggtykkelsen overstiger 0,250 tommer for å unngå at hydrogen sprekker i nærheten av den varmepåvirkede sonen. DOM-prosessen introduserer ikke legeringer som skader sveisbarheten; det foredler ganske enkelt kornet, og restspenningen er lavere enn i as-sveiset Type 1.

• Sveising: Type 1 er tilgivende med GMAW og motstandssveising. Type 5 kan trenge forvarming over 0,250″ vegg, men trenger vanligvis ingen ettersveising av spenningsavlastning for bruk uten trykk.
• Bøyning: Type 5 viser mer forutsigbar tilbakespring fordi dens flytestyrke er høyere og mer jevn rundt omkretsen. Type 1 kan vise veggfortynning på utsiden av bøyen dersom røret ikke er helt rundt.
• Maskinering: Type 5-maskiner med mindre verktøyprat og lengre innsatslevetid fordi overflaten er jevn og den kaldbearbeidede matrisen bryter flis rent. Type 1s mølleskala kan akselerere verktøyslitasjen med 10–20 % hvis den ikke fjernes først.

For fabrikker som kjører hundrevis av identiske deler, rettferdiggjør forskjellen i skrothastighet og syklustid ofte overgangen til DOM-lager. En del som må bores, dreies og rilles vil nesten alltid dra nytte av den dimensjonale ensartetheten til Type 5, mens en enkel sveiset brakett kanskje aldri får tilbake materialpremien.

Vanlige misoppfatninger om A513 Type 1 og Type 5

Flere myter vedvarer i innkjøps- og designavdelinger. Å avklare dem forhindrer kostbar overspesifikasjon eller, enda verre, underspesifikasjon som fører til feltfeil.

Misforståelse 1: Type 5 er sømløs. DOM begynner som et ERW-rør. Den kalde trekkingen over en dor forskyver sveisesonen, og påfølgende spenningsavlastning rekrystalliserer området, og gjør sveisen usynlig selv under et mikroskop. Destruktiv testing avslører den originale sømmen, men for væskekraft og strukturelle applikasjoner yter den tilsvarende som et ekte sømløst rør. Når ekte sømløs kreves, bør spesifikasjoner som ASTM A519 påberopes.

Misforståelse 2: Type 1 kan ikke brukes for noen maskinkomponent. Type 1 fungerer godt i lavsyklus, statiske eller lett belastede enheter. Hjulavstandsstykker, avstandsrør og rekkverk bruker regelmessig Type 1. Begrensningen er ikke egnethet til formålet, men toleranse og utmattelseslevetid. Designere bør evaluere den faktiske stresstilstanden i stedet for standard til DOM.

Misforståelse 3: DOM koster alltid mer på prosjektbasis. Mens prisen per fot er høyere, gir reduksjonen i maskineringstrinn, retteoperasjoner og skrot ofte en lavere totalkostnad. Dette er grunnen til at mange volumdrevne produsenter har standardisert på DOM for roterende deler av høy verdi.

Misforståelse 4: Overflatefinish er bare kosmetisk. I hydrauliske sylindre påvirker ID-overflaten tetningsslitasje og brytekraft. Type 1Bs syltede finish er et stort steg opp fra Type 1A, men den mangler fortsatt den fine Ra fra DOM. For dynamiske tetningsoverflater vil de ekstra mikronene med ruhet oversettes direkte til vedlikeholdsintervaller og lekkasjerisiko.

Slik bestiller du A513-slanger: Nøkkelspesifikasjoner å gi

En komplett kjøpsspesifikasjon eliminerer frem-og-tilbake og sikrer at fabrikken eller servicesenteret leverer nøyaktig det utskriften krever. Hver tilbudsforespørsel bør inneholde følgende detaljer:

1. ASTM-type (1A, 1B eller 5).
2. Materialkvalitet (1008, 1010, 1020, 1026 eller tilsvarende legering).
3. Utvendig diameter og veggtykkelse med toleranseklasse, hvis tettere enn standard.
4. Lengde, kutttilstand (tilfeldig, freslengde eller nøyaktig snitt-til-lengde), og endefinish.
5. Overflatetilstand (mølleskala, syltet-oljet eller DOM blank) og eventuelle supplerende beleggkrav.
6. Kvantitet, både per utgivelse og årlig, for å hjelpe leverandøren med å optimalisere mølledriften.
7. Nødvendige sertifiseringer: mølletestrapporter i henhold til EN 10204 type 3.1 eller 3.2, kjemisk analyse og eventuell ekstra NDE.

Når applikasjonen krever repeterbarhet av kaldtrukne dimensjoner og mekaniske egenskaper, med henvisning til egenskapene skissert i vår presisjons kaldtrukket stålrør inventar vil samsvare med forventningene. Gi så mange detaljer som mulig om den tiltenkte bearbeidings- eller sveisesekvensen; en god leverandør kan ofte foreslå en alternativ veggtykkelse eller en liten kjemijustering som reduserer ledetiden uten å ofre ytelsen.
