Finslipt og SRB-rør – ASTM A513 ST52 / SAE 1026, sveiset (CDW), speil-ID-finish for hydrauliske sylinderløp

Våre ASTM A513 Cold Drawn Welded (CDW) Honed & SRB-rør er presisjon-

Spør nå

Disse rørene kombinerer kostnadseffektiviteten til sveisede rør med høypresisjon etterbehandling, og gir:

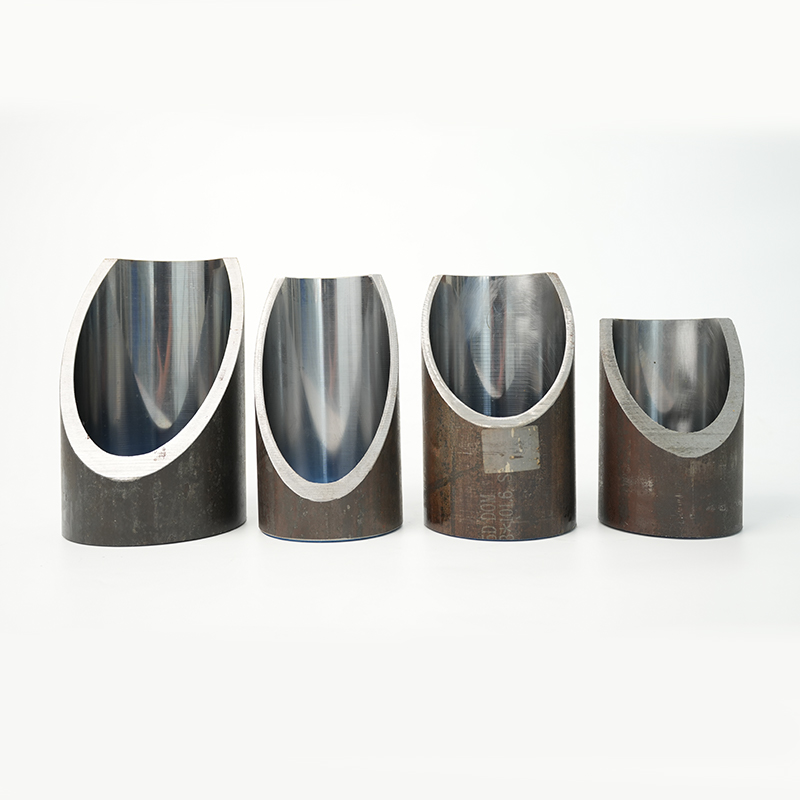

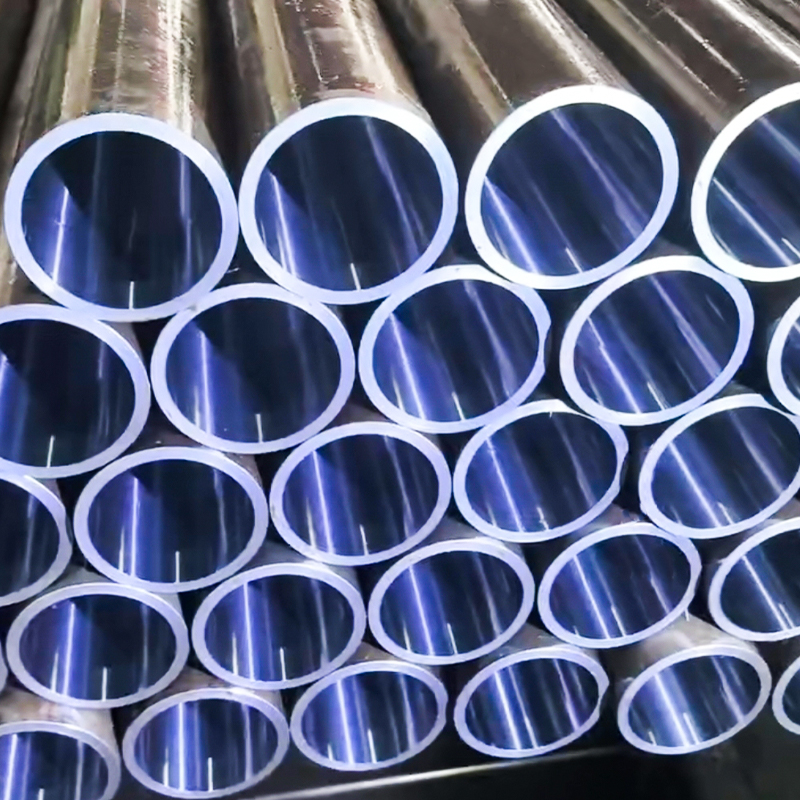

· Speillignende indre boring (Ra ≤ 0,4 μm for finslipt, Ra ≤ 0,2 μm for SRB)
·Stramme dimensjonstoleranser (H8)
·Utmerket retthet for pålitelig stempelvandring

Ideell for hydrauliske sylindre med middels trykk, industrimaskiner, bil- og landbruksapplikasjoner der det kreves høykvalitets borefinish, men sømløse rør ikke er nødvendig.

Typiske stålkvaliteter

·ST52 (ASTM A513 Type 5 DOM-ekvivalent)
·SAE 1026 (DOM-rør av karbonstål)
·Valgfritt: 1020 eller 1025 avhengig av mekaniske krav

Vanlige størrelser (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Egendefinerte metriske og keiserlige størrelser tilgjengelig på forespørsel.

Tekniske spesifikasjoner

·Standard: ASTM A513, Type 5 DOM-rør, sveiset (CDW)
· Tilstand: Cold Drawn Honed / SRB
·ID-toleranse: H8 (eller strammere på forespørsel)
· Overflatefinish: Ra ≤ 0,4 μm (slipet) / Ra ≤ 0,2 μm (SRB)
· Retthet: ≤ 0,3 mm/m
·Rundhet: ≤ 0,03 mm

Produksjonsprosess

1. Produksjon av sveiset rør – ERW fra høykvalitets båndstål
2. Cold Drawing Over Dorn (DOM) – forbedrer dimensjonsnøyaktighet og mekaniske egenskaper
3. Varmebehandling / Normalisering – forbedrer sveiseintegriteten
4. Honing – presis slipende finish for Ra ≤ 0,4 μm
5. Skikjøring og rullesliping (SRB) – valgfri speil-ID-finish Ra ≤ 0,2 μm
6. Inspeksjon – kontroller av dimensjoner, retthet, rundhet og overflateruhet

Nøkkelfunksjoner og fordeler

·Kostnadseffektivt alternativ til sømløse rør for middels trykk sylindere
·H8-toleranser med høy presisjon for pålitelig montering
·Speillignende boringsfinish for forlenget tetning og stempellevetid
·Tilgjengelig i finslipt eller SRB-finish
·Metriske og keiserlige størrelser følger med

Søknader

·Hydrauliske sylindre for anleggs- og landbruksmaskiner
·Pneumatiske sylinderløp
·Materialhåndtering og løfteutstyr
· Industrielle hydrauliske presser
·Hydrauliske systemer for biler og mobile maskiner
