Oversikt

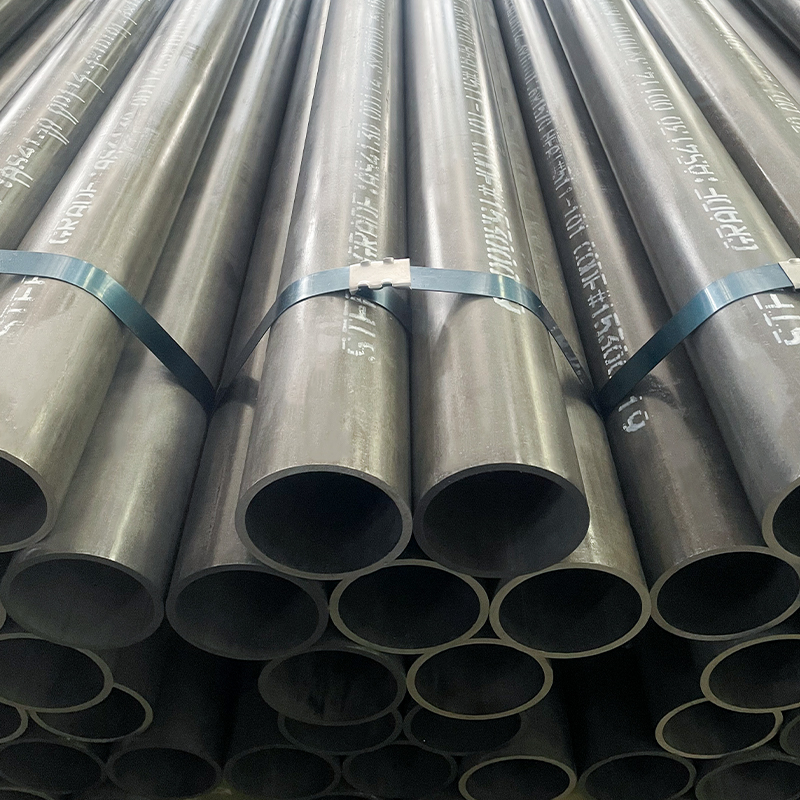

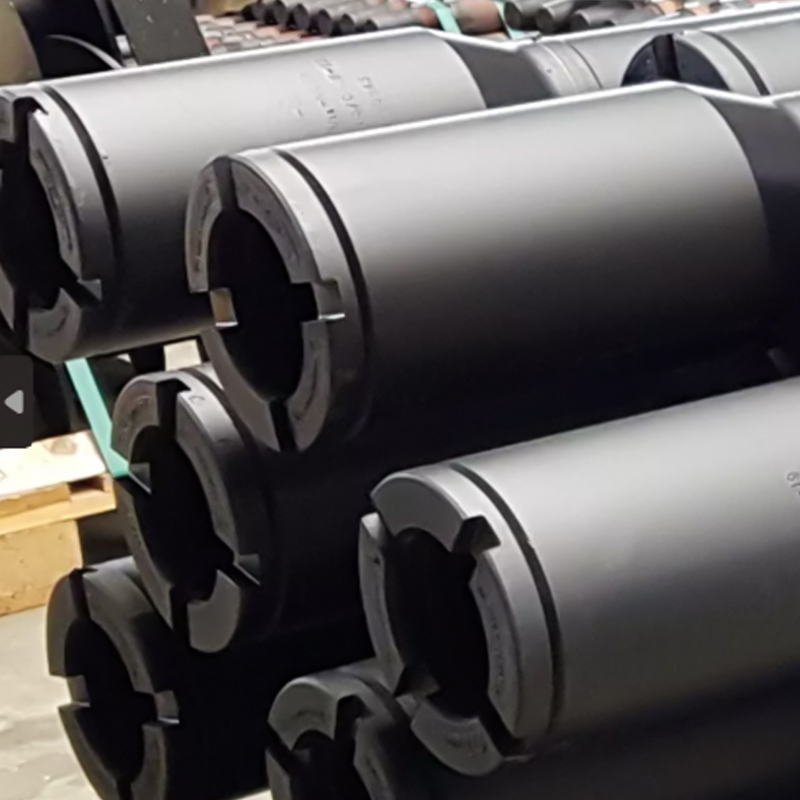

Styrk dine geotekniske boreoperasjoner med vårt ASTM A519 Grade 4130 Geotekniske borerør. Tilgjengelig i størrelser fra Ø60,3 til 114,3 mm (2,375–4,5 tommer) ytre diameter (OD) og 4 til 12,7 mm (0,157–0,5 tommer) veggtykkelse (WT), inkludert industristandarden Ø89 mm x 6 mm (3,504 tommer x 0,236 tommer), disse kan sveises, uten sveising eller uten unntak av stålrør. presisjon for jordprøvetaking i miljø-, geotekniske og grunnvannsbrønnapplikasjoner. Konstruert for perkussiv og roterende boring, sikrer de pålitelig ytelse under utfordrende jordforhold, med minimal sekundær bruk i strukturelle applikasjoner.

Hvorfor velge vårt geotekniske borerør?

· Eksepsjonell retthet: Retthet innenfor 0,1 mm/meter, opprettholder borenøyaktighet og reduserer borehullsavvik.
·Forbedrede mekaniske egenskaper – Høyere flytegrense og utmattingsmotstand vs. varmvalsede rør.
· Tett dimensjonstoleranse : Konsekvent OD, veggtykkelse og trådtilpasning. (f.eks. Ø89 mm/3.504 i OD ±0.1mm, 6 mm/0.236 i WT ±3 %) sikrer kompatibilitet med geotekniske rigger.
·Glatt indre og ytre overflate – Lavere friksjon, lettere fjerning av smuss/væske.
·Forlenget levetid – Motstandsdyktig mot slitasje, gjengeskader og tretthetssvikt.
·Globale standardstørrelser: Størrelser som Ø89 mm x 6 mm (3,504 in x 0,236 in) og Ø76,1 mm x 6 mm (3 in x 0,236 in) oppfyller industriens behov for jordprøvetaking.
· Allsidig ytelse: Optimalisert for Geoprobe® DT45 og lignende rigger, og sikrer effektiv kjerneprøvetaking.

Vanlige stålkvaliteter for geoteknisk borerør

Vårt ASTM A519 Grade 4130 borerør er supplert med andre kvaliteter for å møte ulike geotekniske behov:

·ASTM A519 4130 (45#): Høyfast legert stål (flytegrense: ~520 N/mm², strekkfasthet: ~690 N/mm²) for jordprøvetaking i blandet jord (f.eks. Ø89 mm x 6 mm / 3,504 in x 0,236 in).
·ASTM A519 4140: Høyere styrke (flytestyrke: ~655 N/mm², strekkfasthet: ~862 N/mm²) for dypere eller hardere jordprøvetaking (f.eks. Ø101,6 mm x 8 mm / 4 in x 0,315 in).
· ASTM A519 4340: Ultrahøy styrke (flytegrense: ~710 N/mm², strekkfasthet: ~930 N/mm²) for ekstreme geotekniske forhold (f.eks. Ø114,3 mm x 10 mm / 4,5 in x 0,394 in).
·API 5DP E75: Standard borerørkvalitet (flytestyrke: ~517 N/mm², strekkfasthet: ~689 N/mm²) for geoteknisk og vannbrønnboring (f.eks. Ø76,1 mm x 6 mm / 3 in x 0,236 in).
·API 5DP X95: Forbedret styrke (flytegrense: ~655 N/mm², strekkfasthet: ~724 N/mm²) for krevende jordprøvetaking (f.eks. Ø89 mm x 6 mm / 3.504 in x 0.236 in).
·API 5DP G105: Høy styrke (flytegrense: ~724 N/mm², strekkfasthet: ~793 N/mm²) for dyp geoteknisk boring (f.eks. Ø101,6 mm x 8 mm / 4 in x 0,315 in).
·API 5DP S135: Førsteklasses styrke (flytestyrke: ~931 N/mm², strekkstyrke: ~1000 N/mm²) for ekstreme forhold (f.eks. Ø114,3 mm x 10 mm / 4,5 in x 0,394 in).
· AISI 304 (EN 1.4301): Rustfritt stål for korrosjonsbestandig boring i forurenset jord (f.eks. Ø89 mm x 6 mm / 3.504 in x 0.236 in).

Disse karakterene sikrer allsidighet for jordprøvetaking, installasjon av grunnvannsbrønner og geoteknisk testing, i samsvar med standarder som API 5DP og GB/T 699.

Produksjonsprosess

1. Råvarevalg – Premium billets (45#, AISI 1045, 4130, 4140) er testet for renhet og konsistens.
2. Varmforming – Billets er varmvalsede eller smidd til hule rør.
3. Kald tegning – Rørene er kaldtrukket gjennom presisjonsdyser for å forbedre dimensjonsnøyaktighet, rundhet og retthet.
4. Varmebehandling – Slokkende temperering for å balansere styrke, seighet og tretthetsmotstand.
5. Retting – Avanserte multi-roll og hydrauliske rettemaskiner sikrer at røret oppnår svært stramme retthetstoleranser, noe som reduserer boreavvik.
6. CNC-bearbeiding – Endene snus og klargjøres for treing.
7. Tråding – Q™ (eller R/T/API) gjenger kuttes med CNC dreiebenker for å sikre pålitelig dreiemomentoverføring.
8. Overflatebehandling – Svart oksid, fosfatering, galvanisering eller kundespesifisert belegg.
9. Inspeksjon og testing – Dimensjonskontroller, retthetsinspeksjon, ultralydtesting, hardhetstesting og gjengemåling.
10. Emballasje – Rør er utstyrt med gjengebeskyttere og buntet sikkert.

Denne prosessen gir høyytelses borerør for pålitelig jordprøvetaking.

Materialspesifikasjoner

Karakter: ASTM A519 Grade 4130 (tilsvarer GB/T 699 45#), med alternativer for 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Kjemisk sammensetning (grad 4130, % hvis ikke spesifisert):
·Karbon (C): 0,28–0,33
·Mangan (Mn): 0,40–0,60
·Fosfor (P): 0,035 maks
·Svovel (S): 0,040 maks
·Krom (Cr): 0,80–1,10
·Molybden (Mo): 0,15–0,25
Mekaniske egenskaper (klasse 4130, bråkjølt og herdet):
· Flyttestyrke: ~520 N/mm²
·Strekkfasthet: ~690 N/mm²
·Forlengelse: 15 % (min)

Størrelsesområde:

· Ytre diameter (OD): Ø60,3–114,3 mm (2,375–4,5 tommer)
· Veggtykkelse (WT) : 4–12,7 mm (0,157–0,5 tommer)
· Lengde: R1 (6,1–7,6 m / 20–25 fot), R2 (8,5–10 m / 28–33 fot), R3 (11,6–13,7 m / 38–45 fot), eller spesialkuttet

Vanlige størrelser for geoteknisk borerør (OD x WT):
·Ø60,3 mm x 6 mm (2,375 in x 0,236 in, lettvekts jordprøvetaking)
·Ø76,1 mm x 6 mm (3 tommer x 0,236 tommer, standard jordprøvetaking)
·Ø89 mm x 6 mm (3,504 in x 0,236 in, standard jordprøvetaking)
·Ø101,6 mm x 8 mm (4 tommer x 0,315 tommer, dypere jordprøvetaking)
·Ø114,3 mm x 10 mm (4,5 tommer x 0,394 tommer, kraftig geoteknisk boring)

Toleranser (i henhold til ASTM A519):
·OD: ±0,05 mm for Ø60,3–100 mm; ±0,1 mm for >100–114,3 mm
·WT: ±3%
· Lengde: ±50 mm for kuttelengder
·Leveringsbetingelser: Slukket og herdet, normalisert
· Overflateforhold: Svart oksid, fosfatbelagt eller kundespesifisert
· Tilkoblingstråder: NC26, NC31, NC38, NC40 eller tilpasset

Søknader
Våre ASTM A519 Grade 4130 og andre borerør (f.eks. Ø89 mm x 6 mm / 3.504 in x 0.236 in) er designet for:
Geoteknisk jordprøvetaking, stedsundersøkelse, geoteknisk boring: Høyytelses borerør for:
1. Miljøtesting: Jordanalyse for forurensning (4130, AISI 304, Ø89 mm x 6 mm).
2. Geotekniske undersøkelser: Standard penetrasjonstesting (SPT), kjerneprøvetaking (4130, 4140, Ø76,1 mm x 6 mm).
3. Grunnvannsbrønner: Installasjon av overvåkingsbrønner (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Dynamisk sondering: Perkussiv prøvetaking i blandet jord (4130, G105, Ø89 mm x 6 mm).
5. Byggetekniske tomtevurderinger
6. Fundament- og grunnstabilitetsanalyse
7. Sekundære applikasjoner (begrenset bruk):
·Småskala strukturelle støtter (f.eks. ASTM A519 4140).
·Midlertidige foringsrør for grunt boring (AISI 304).

For lettere bruksområder, utforsk våre ASTM A513 Grade 1010-rør for transportørruller.

Kvalitetssikring

Alle klasse 4130, 4140, API 5DP og andre rør overholder ASTM A519, API 5DP eller relevante standarder. Testsertifikater i henhold til DIN EN 10204 3.1 bekrefter kjemisk sammensetning, mekaniske egenskaper og dimensjonsnøyaktighet. Ultralydtesting, hardhetstesting og gjengeinspeksjoner sikrer topp ytelse for geoteknisk boring.

Forbedre effektiviteten ved jordprøvetaking

· Bygget for tøff jord: Størrelser som Ø89 mm x 6 mm (3,504 in x 0,236 in) og Ø101,6 mm x 8 mm, med karakterene 4130 til S135, sikrer holdbarhet og presisjon.
· Samsvar med globale standarder: ASTM A519, API 5DP og GB/T 699 alternativer oppfyller verdensomspennende geotekniske behov.
· Fleksibel forsyning: Lagerførte standardstørrelser og tilpassbare lengder for boreriggene dine.
· Ekspertveiledning: Teamet vårt hjelper deg med å velge den ideelle karakteren og størrelsen for effektiv jordprøvetaking.
