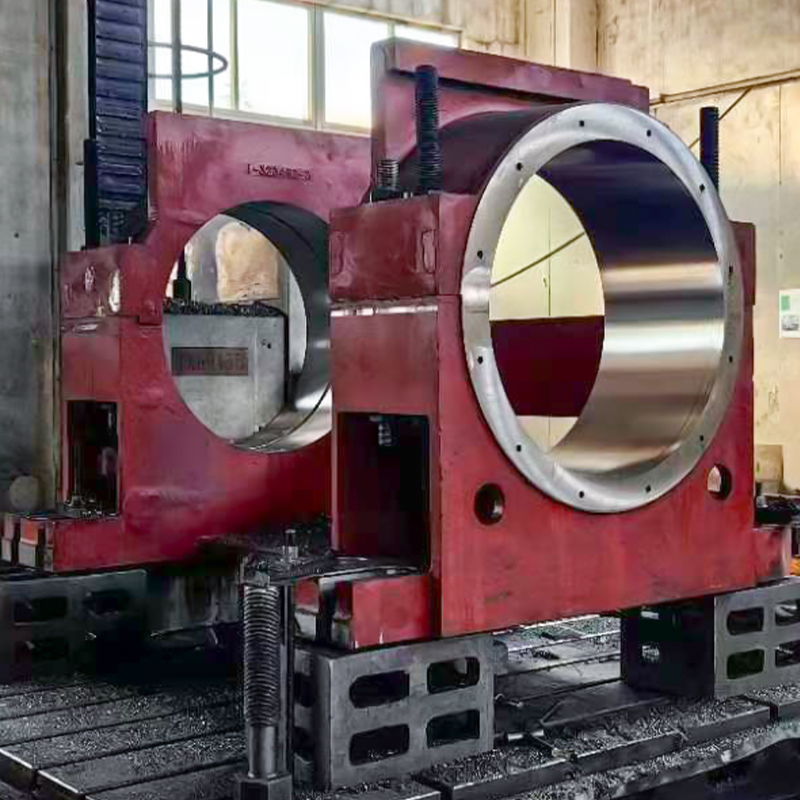

Våre lagerhus i støpt stål av høy kvalitet er designet for ekstreme belastninger og presisjonsytelse i krevende industrielle applikasjoner. Laget av ASTM A216 WCB støpestål og eventuelt andre førsteklasses kvaliteter, sikrer disse husene høy holdbarhet, pålitelighet og nøyaktighet.Tilgjengelig i borestørrelser fra Ø50 mm til Ø1500 mm (1.969–59.055 in), ytre diametre fra 100 mm til 2000 til 2000 til 5-0 mm bredde, inkludert 5-0 mm bredde standard Ø500 mm boring × 700 mm OD × 200 mm bredde (19.685 × 27.559 × 7.874 tommer). Ideell for gruvedrift, vindturbiner, pumper, transportører og storskala industrimaskiner.
Nøkkelfunksjoner
· Kraftig styrke: ASTM A216 WCB (utbytte ~250 N/mm²) støtter ekstreme belastninger.
·Presisjonsbearbeiding: Boringstoleranser ±0,05 mm sikrer perfekt lagertilpasning.
· Korrosjonsbestandighet: Valgfritt maling, galvanisering eller oljebelegg.
· Stort størrelsesområde: Borestørrelser opp til Ø1500 mm (59.055 tommer) for massive lagre.
· Slitesterk design: Støpt stålkonstruksjon for langsiktig pålitelighet.
· Tilpassbare alternativer: Skreddersydde dimensjoner og finish for spesifikke bruksområder.
Vanlige stålkvaliteter
| Stålkvalitet | Type | Flyttestyrke (N/mm²) | Strekkfasthet (N/mm²) | Forlengelse (%) | Nøkkelapplikasjoner | Notater |
| ASTM A216 WCB | Støpt karbonstål | ~250 | 485–655 | 22 | Standard og tungt industrimaskineri, gruvedrift, vindturbiner | Mest brukt; utmerket bearbeidbarhet |
| ASTM A487 4Q | Høystyrke støpt stål | ~485 | 655–895 | 15–20 | Ekstreme plikter, stort utstyr | Overlegen styrke for svært høy belastning |
| ASTM A217 WC9 | Cr-Mo legert stål | ~275 | 485–655 | 18 | Høytemperaturapplikasjoner, turbiner, tungt maskineri | Utmerket termisk stabilitet |
| AISI 304 (EN 1.4301) | Rustfritt stål | ~205 | 515–690 | 40 | Korrosjonsbestandige miljøer, mat, marine | Ideell for våte eller kjemisk aggressive miljøer |
| ASTM A36 | Strukturelt karbonstål | ~250 | 400–550 | 20 | Standard maskineri, mindre industrielle applikasjoner | Kostnadseffektivt alternativ for lettere last |
Typiske størrelser og dimensjoner
| Borediameter (ID) | Ytre diameter (OD) | Bredde | Notater |
| Ø50 mm | 120 mm | 50 mm | Lite maskineri |
| Ø200 mm | 400 mm | 120 mm | Middels maskineri |
| Ø500 mm | 700 mm | 200 mm | Kraftig industri |
| Ø1000 mm | 1400 mm | 350 mm | Stort utstyr |
| Ø1500 mm | 2000 mm | 500 mm | Ekstreme plikter |
Lastekapasitet: Opptil 50 000 kg (110 231 lb) dynamisk, avhengig av lagertype.
Toleranser: Boring ±0,05 mm for Ø50–500 mm; ±0,1 mm for >500–1500 mm. OD/Bredde ±0,5 mm for Ø50–500 mm; ±1 mm for >500–1500 mm. Overflatefinish Ra ≤ 1,6 µm.
Produksjonsprosess
1. Casting: Sand eller investeringsstøping danner robuste hus.
2. Presisjonsbearbeiding: CNC-bearbeiding oppnår boring ±0,05 mm og stram dimensjonsnøyaktighet.
3. Varmebehandling: Normalisert eller glødet for å forbedre styrke og seighet.
4. Overflatebehandling: Malt, galvanisert eller oljet for korrosjonsbestandighet.

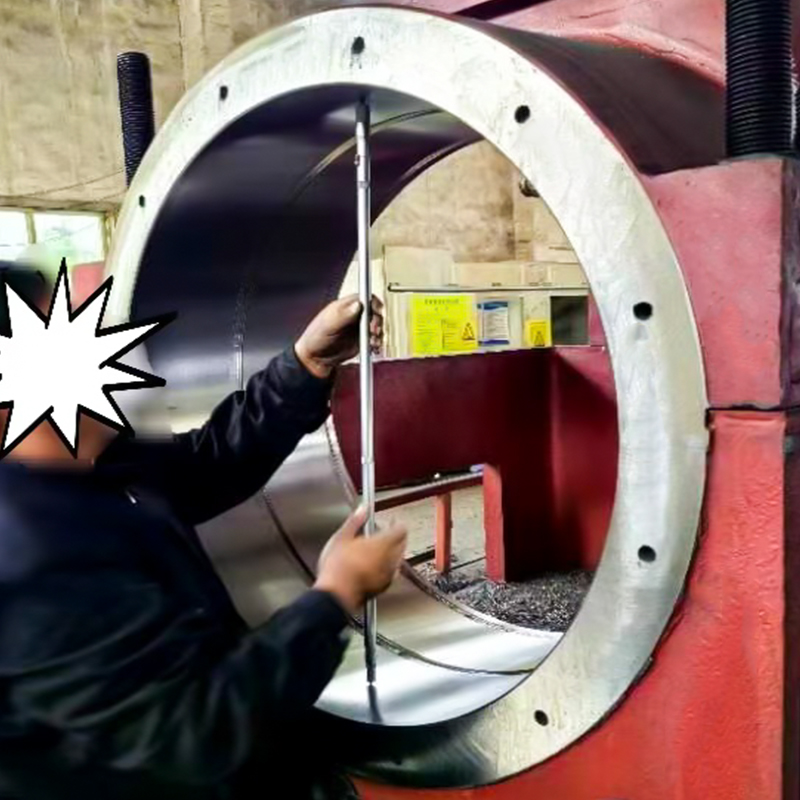

5. Kvalitetstesting: Dimensjonskontroller, hardhetstesting og ultralydinspeksjoner.
Søknader
· Gruvedrift: Transportbåndsystemer, knusere og materialhåndtering (WCB, A487 4Q).
·Vindturbiner: Hovedaksel og girkassehus (WCB, WC9).
· Tungt maskineri: Pumper, turbiner og industrielt utstyr (WCB, Ø500 mm boring).
· Etsende miljøer: Matforedling eller marine applikasjoner (AISI 304).
·Standardapplikasjoner: Mindre maskineri og bil (A36).
·Sekundære applikasjoner: Strukturelle fester i stort utstyr, korrosjonsbestandige beslag og annen tilpasset bruk.
Fordeler
·Forbedret lagerlevetid med presis passform.
·Redusert vibrasjon og mekanisk støy.
·Høy bæreevne og slagfasthet.
·Opsjoner for korrosjonsbestandighet i tøffe miljøer.
Levering og kvalitetssikring
·Leveringsbetingelser: Normalisert eller glødet.
· Overflateforhold: Malt, galvanisert eller oljet.
· Samsvar: ASTM A216, A487, A217, A36 og AISI-standarder.
·Sertifikater: DIN EN 10204 3.1 for kjemisk sammensetning, mekaniske egenskaper og dimensjonsnøyaktighet.
