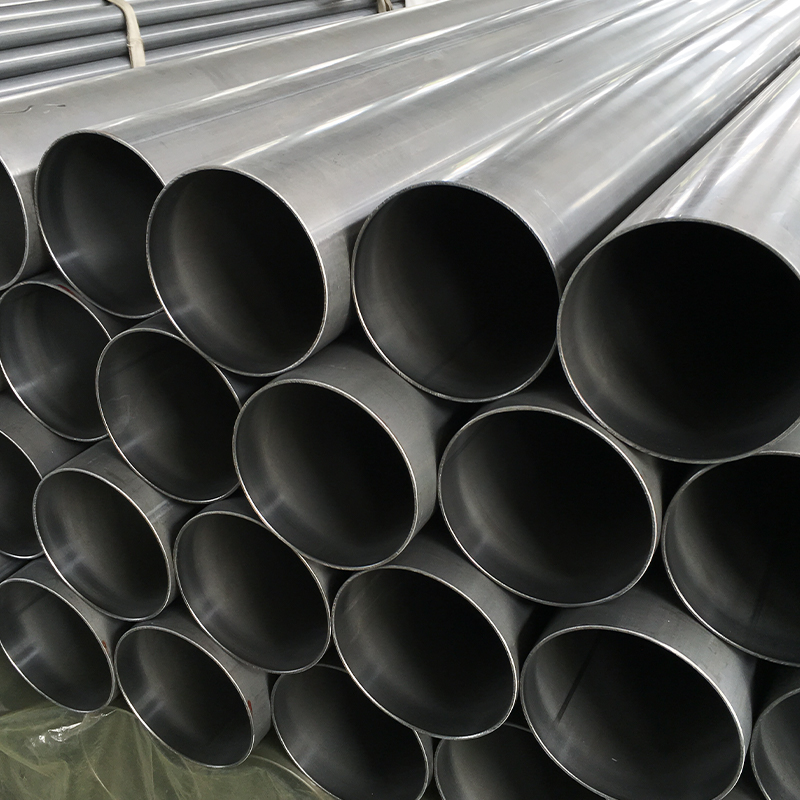

Stor diameter tynnvegg kaldtrukket sveiset rør – Ø100×1mm Presisjons tynnveggsrør for lette strukturelle bruksområder Produktspesifikasjoner
Stor diameter tynnvegg kaldtrukket sveiset rør – Ø100×1mm Presisjons tynnveggsrør for lette strukturelle bruksområder Produktspesifikasjoner
| Parameter | Spesifikasjon | Toleranse |
| Ytre diameter (OD) | 100 mm (±0,15 mm) | DIN 2393 h9 |
| Veggtykkelse | 1,0 mm (±0,05 mm) | DIN 2393 ±5 % |
| Lengde | 1-7m (egendefinert opptil 12m) | Retthet ≤0,5 mm/m |
| Materialkvalitet | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Overflatefinish | Glatt (Ra ≤1,2μm) | Valgfritt polert |
Utvidet størrelsesområde og spesifikasjoner
| OD (mm) | Veggtykkelse (mm) | Standard lengde | Toleranse | MOQ |
| 50-80 | 0,8-1,5 | 2-7m | ±0,10 mm | 200 kg |
| 82-120 | 1,0-2,0 | 2-7m | ±0,15 mm | 150 kg |
| 121-180 | 1,2-3,0 | 2-7m | ±0,20 mm | 100 kg |
| 182-250 | 1,5-4,0 | 2-6m | ±0,25 mm | 50 kg |
| 251-299 | 2,0-5,0 | 2-6m | ±0,30 mm | 30 kg |
Viktige merknader:
· Alle størrelser tilgjengelig i ST37-2, ST52-3, E355
· Egendefinerte lengder opptil 12m (retthet ≤1mm/m)
· Spesielle toleranser tilgjengelig (±0,05 mm vegg, ±0,03 mm OD)
Konkurransefordel
| Parameter | Vårt rør | Bransjestandard | Sømløst rør |
| OD Toleranse | ±0,1 mm | ±0,30 mm | ±0,50 mm |
| Veggvariasjon | ±2 % | ±10 % | ±8 % |
| Ledetid | 2-3 uker | 4-6 uker | 6-8 uker |
Viktige fordeler
· 40 % vektreduksjon vs. standard veggrør
· Klar til sveis – Ren, oksidfri overflate (Sa 2,5)
· Batchsporbarhet – Full EN 10204 3.1-sertifisering
Emballasjeløsninger
| Type | Kapasitet | Spesielle funksjoner |
| VMI stativer | 200 rør | RFID-sporing, JIT-levering |
| Anti-crush bokser | 50 rør | Fuktighetskontrollert |
| Økopakker | 100 rør | Resirkulerbare PET-stropper |
Produksjonsprosess
1. Materialvalg
·Kaldvalset stålbånd (EN 10139) med kontrollert kjemi
·Ultralyd-renset overflate (Sa 2.5 standard)
2. Presisjonssveising
·Høyfrekvent induksjonssveising (400kHz)
·In-line sømgløding for jevn kornstruktur
3. Kald tegning
·3-trinns tegneprosess med 18 % reduksjon
·Spesiell dorstøtte for tynnvegget integritet
4. Kvalitetskontroll
·100 % virvelstrømtesting (EN 10246-1)
·Lasermikrometermåling (±0,02 mm)
·Hydrostatisk testing (valgfritt, opptil 150 bar)
Teknisk sammenligning
| Funksjon | Vårt Ø100×1mm rør | Standard CDW-rør |
| Veggkonsistens | ±0,03 mm | ±0,10 mm |
| Ovalitet | ≤0,1 % OD | ≤0,3 % OD |
| Yield Styrke | 20 % høyere | Standard |
| Overflatens ruhet | Ra 0,8-1,2μm | Ra 1,5-2,5μm |
Viktige fordeler
· Vektbesparelser: 30 % lettere enn konvensjonelle rør
· Presisjonspassform: Ideell for teleskopsammenstillinger
· Kostnadseffektiv: 15-20 % billigere enn sømløse alternativer
· Klar til bruk: Ingen sekundær bearbeiding nødvendig
Typiske applikasjoner
· Luftfartskomponenter (ikke-kritiske strukturer)
· Rammer for medisinsk utstyr
· Monteringssystemer for solcellepaneler
· Utstillingsarkitektur
· Robotikkarmrør
Emballasjealternativer
| Type | Antall per pakke | Beskyttelse |
| Trekasse | 50 rør | Vanntett innpakning |
| Stålbåndpakke | 100 rør | Kantbeskyttere |
| Egendefinert VMI-stativ | 200 rør | RFID-merket |
Kontakt våre tynnveggsspesialister:
·[Button] Be om gratis prøve (2m lengde)
·[Button] Få MOQ-priser
Suao er en profesjonell produsent av høypresisjons kaldtrukne stålrør, hydraulikkrør og mekaniske konstruksjonsrør, som integrerer FoU, produksjon, inspeksjon og globalt salg. Vi driver to store produksjonsanlegg på over 36 000 kvadratmeter, med mer enn 200 ansatte og en årlig produksjon på over 50 000 tonn, og leverer til kunder over hele verden i store industrimarkeder. Som Leverandører av Stor Diameter Tynnvegg CDW stålrør Ø100*1, inkluderer våre integrerte produksjonsevner kaldtrekking, varmebehandling, retting, etterbehandling, kapping, avfasing og overflatebehandling. Disse støttes av et komplett utvalg av avansert utstyr for ikke-destruktiv testing, kjemisk analyse og online dimensjonsovervåking – som sikrer at hvert rør oppfyller strenge kvalitetsstandarder. Vi investerer kontinuerlig i automatisering og smarte produksjonssystemer for å muliggjøre fleksibel, høy-miks, lav-volum produksjon. Tilpasset Stor Diameter Tynnvegg CDW stålrør Ø100*1. Våre produkter er mye brukt i anleggsmaskiner, hydraulikksystemer, bildeler, vindenergi, skipsbygging, jernbane og olje- og gasssektoren. Sertifisert i henhold til ISO 9001, ISO 14001, CE og RoHS-standarder, er Hongli mer enn en produsent – vi er en pålitelig langsiktig partner for globale industrielle kunder.
